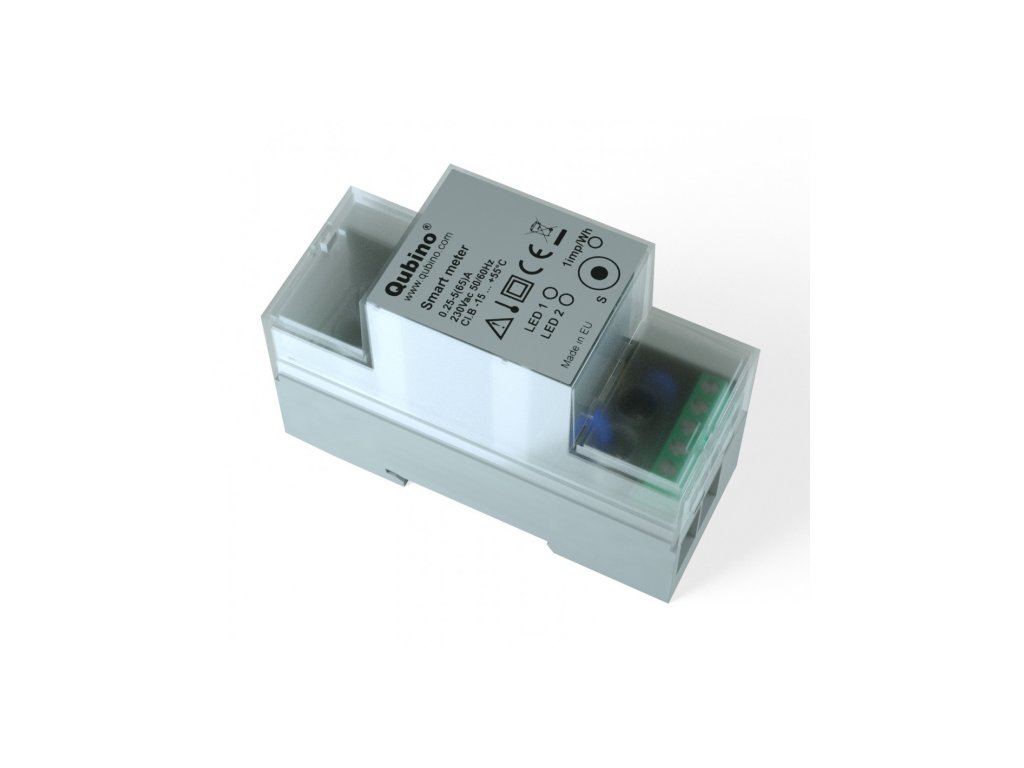

Qubino Smart Meter na jednu fázu

Podrobný popis

Modul od firmy Qubino je konštruovaný pre meranie odberu elektrického prúdu z jednej fázy elektrickej siete. Zvládne záťaž do 65A. Prístroj meria priamo na dvoch drôtových sieťach v súlade s princípom rýchleho vzorkovania napäťových a prúdových signálov. Vstavaný mikroprocesor vypočítava energiu, silu a účinok z nameraných signálov. Prístroj je kompatibilný s protokolom Z-Wave Plus, ktorý mu dovoľuje komunikovať so širokou škálou zariadení.

Qubino Smart Meter dokáže automaticky vypnúť zariadenia po prekročení nastavenej spotreby energie, ak pridáte ďalšie stykače - IKA alebo BICOM. Napríklad sa zásobník na teplú vodu vypne po dosiahnutí nastavenej hodnoty spotreby energie. Najpresnejší inteligentný merač energie Z-Wave na svete. Je to jediný merač energie na trhu, cez ktorý prechádza prúd. Nie sú potrebné žiadne súčasné svorky. Meria oveľa viac ako W a kWh. Meria 9 rôznych hodnôt: V, A, W, var, PF, kWh import, kWh export, kVAh, kvarh.

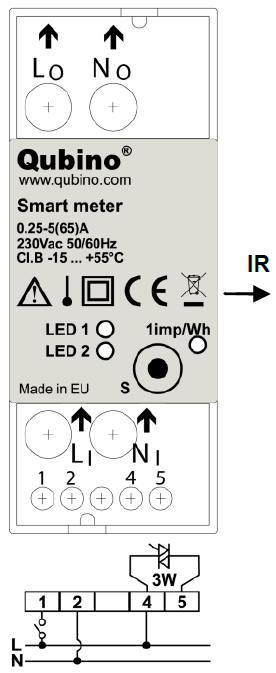

Skrutky konektorov: M5 Max. krútiaci moment: 3.5 Nm (PZ2) Voliteľné svorky (1,2,4,5) Kapacita kontaktov: 0.05 … 1 (2.5) mm2 Skrutky konektorov: M3 Max. krútiaci moment: 0.6 Nm Vstup merania Typ (pripojenie): jedna fáza (1b) Referenčný prúd (Iref): 5 A Maximálny prúd (Imax): 65 A Minimálny prúd (Imin): 0.25 A Štartovací prúd: 20 mA Napätie (Un): 230 V (±20 %) Spotreba energie pri Un < 2W Nominálna frekvencia (fn): 50 a 60 Hz Inštalácia: DIN lišta 35mm Rozmery (Š x V x H): 36 x 90 x 64mm Rozmery balíka (Š x V x H): 40 x 95 x 80mm Dosah: do 30 m vnútri (záleží od stavebných materiáloch) Váha: 150g Váha balíka: 170g

Re-aktívna energia Štandard EN 62053-23 trieda 2 Optická komunikácia Typ IR – použitý na kontrolu BICOM432-40-WM1 Vstup (1) Menovité napätie: 230 V (± 20%) Odpor vstupu: 450 kOhm Okolité podmienky a Bezpečnosť: Podľa štandardov pre vnútorné aktívne energetické metre. Teplotné a klimatické podmienky podľa EN 62052-11 Trieda ochrany: IP20 Operačná teplota: -10 … 40°C Úložná teplota: -40 … 70°C Materiál puzdra samohasiaci, spĺňa UL94 V Vnútorný meter: áno Stupeň znečistenia: 2 Ochranná trieda: II AC napäťový test: 4 kV Inštalačná kategória: 300 Vrms kat. III
