Vytvorenie termostatu pre riadenie boilera vo FIBARO Smart Home

Chceli by ste regulovať teplotu vody vo vašom bojleri pomocou Smart Home FIBARO? Nie je nič jednoduchšie, až na drobnú zmenu, ktorú Fibaro prinieslo vo verzii 5.153.120 svojho systému. Tou zmenou je obmedzenie maximálnej nastaviteľnej teploty virtuálneho termostatu na 30 stupňov.

Čo to znamená, ako to vyriešiť a aký postup zvoliť pre vytvorenie virtuálneho termostatu na riadenie bojlera, si povieme práve v tomto článku.

Prečo pripojiť bojler do svojho Smart Home?

Začnime ale od základu. Načo vám takéto prepojenie vôbec bude? Veď každý druhý bojler je dnes smart, má appku alebo je úsporný. Odpoveď spočíva v tom, že Smart Home systém je naozaj smart až vtedy, keď vám dokáže prepojiť všetky časti domu do jedného celku. Áno, môžete si kúpiť smart zásuvku a ovládať ňou lampu, môžete si taktiež kúpiť Somfy smart žalúzie, ktoré tiež majú svoju appku, a môžete mať aj Salus smart termostaty, ktoré tiež majú svoju appku. Avšak predstavte si, že takýto Smart Home máte a odchádzate z domu. Dom teda chcete prepnúť do úsporného režimu. Postup je v tomto prípade takýto:

• Zapnete appku smart zásuvky, vypnete zásuvku.
• Zapnete appku žalúzií, zatiahnete ich.
• Zapnete appku termostatov, prepnete ich do úspory.
• Zapnete appku bojlera, znížite jeho teplotu.
• atď., atď...

Toto naozaj nie je smart! Dokonca je to tak nesprávne, že o tom máme celý článok, ktorý hovorí o rozdieloch medzi domácou automatizáciou a Smart Home, ako ho poznáme z reklám.

Keď si ten článok prečítate, bude vám jasné, že myšlienka Smart Home by mala byť v tom, aby vám život zjednodušoval vďaka automatizácii a nie komplikoval. Takže to, čo sme si popísali vyššie, by mohlo fungovať takto:

• Stlačíte odchodové tlačidlo pri dverách, widget v telefóne, alebo zadáte hlasový príkaz.
• Zatiahnu sa žalúzie, kúrenie sa prepne do úspory, vypnú sa svetlá, bojler sa nastaví na ekonomickú teplotu...

Myšlienka tejto integrácie je teda v tom, že chcete, aby celý dom fungoval ako jedna skvelá mašina, ktorá nevyžaduje od vás, aby ste jej slúžili.

Samozrejme, hlavný dôvod pripojenia bojlera do Smart Home a jeho riadenie je potom úspora energií. Bojler je totiž po kúrení druhým najväčším žrútom elektriny a väčšina ľudí, aj keď nie je doma celý víkend, zohrieva vodu tak, akoby sa večer išla sprchovať celá rodina.

Aký bojler sa dá integrovať do Smart Home?

V tomto sa medze nekladú. Prakticky každý bojler je možné integrovať. Možné je integrovať bojler s jednou špirálou, bojler s viacerými špirálami, smart bojler... Pokiaľ ale ideme robiť túto integráciu, v zásade pri nákupe bojlera nemusíte vôbec siahať po drahých smart verziách. Stačí jednoduchý bojler s termostatom. Termostat na bojleri bude používaný ako "bezpečnostná" poistka tejto integrácie.

Aké zariadenia sú potrebné na integráciu bojlera do Smart Home?

V tejto sekcii budem veľmi stručný a nepôjdem do detailov, nakoľko pokiaľ odpoveď na túto otázku neviete, je lepšie ponechať inštaláciu na odborníkov. Na druhej strane, ak potrebujete len nasmerovať, toto je ten spôsob:

• FIBARO Implant - Toto je smart modul, ktorý nám umožní merať teplotu v bojleri a zároveň spínať kontakt. Použijeme len jeden kontakt, takže pokiaľ vedľa bojlera máte aj kotol, nie je žiadny dôvod, prečo by ste druhý kontakt nemohli použiť na spínanie kotla pre ovládanie kúrenia.
• Senzory pre FIBARO Implant - Tieto snímače pripojíme do implantu a jeden z nich umiestnime do puzdra teplotného snímača bojlera. Zabezpečí nám to meranie teploty vody. Samozrejme, ďalšie teplotné snímače môžete napojiť taktiež a použiť ich napríklad na meranie teploty v kúrení, meranie teploty vzduchu...
• Pomocné relé - Keďže FIBARO Implant má slabý kontakt, musíme medzi jeho výstup a samotný bojler pridať pomocné relé. Samozrejme, je potrebné umiestniť tam také, aby malo dostatočný výkon na spínanie tejto záťaže.

Všetko sa to zapojí, bojler bude následne týmto implantom spínaný. V tomto momente, po zapojení, máme možnosť v systéme FIBARO stlačiť relé z implantu a bojler sa zapne/vypne.

Dôležité bezpečnostné upozornenie!

V tejto časti musím upozorniť, že integrácia bojlera nie je vec, ktorú by ste mali robiť, ak tomu nerozumiete. Nesprávne nastavenie môže viesť k prehriatiu vody a nebezpečnému pretlaku.

Zároveň odporúčam ponechať v prevádzke originálny termostat, ktorý je na bojleri osadený, a nastaviť ho na mierne vyššiu teplotu, akú vo všeobecnosti požadujete. Týmto spôsobom zabezpečíte, že aj v prípade nesprávnych nastavení alebo problému s riadením sa pri neustálom zapnutí relé implantu bojler dostane maximálne na teplotu, ktorú má nastavenú samotný termostat bojlera, a tým pádom sa zabráni jeho prehrievaniu.

Taktiež si treba dať extra pozor na nastavenia teploty vody. Pokiaľ v systéme nemáte osadený trojcestný ventil alebo nemáte termostatické batérie, dbajte na to, aby nedošlo k popáleniu horúcou vodou.

Ako na nastavenia bojlera v systéme FIBARO?

Keď máme správne všetko zapojené, v systéme vidíme teplotu vody a taktiež máme možnosť bojler zapnúť/vypnúť, môžeme sa vrhnúť na jeho softvérové nastavenia. Myšlienkou tohto nastavenia je vytvoriť si virtuálny termostat, teda zariadenie v aplikácii, ktoré nám jednoducho umožní nastaviť požadovanú teplotu v bojleri a zároveň nám to všetko pekne a prehľadne zobrazí.

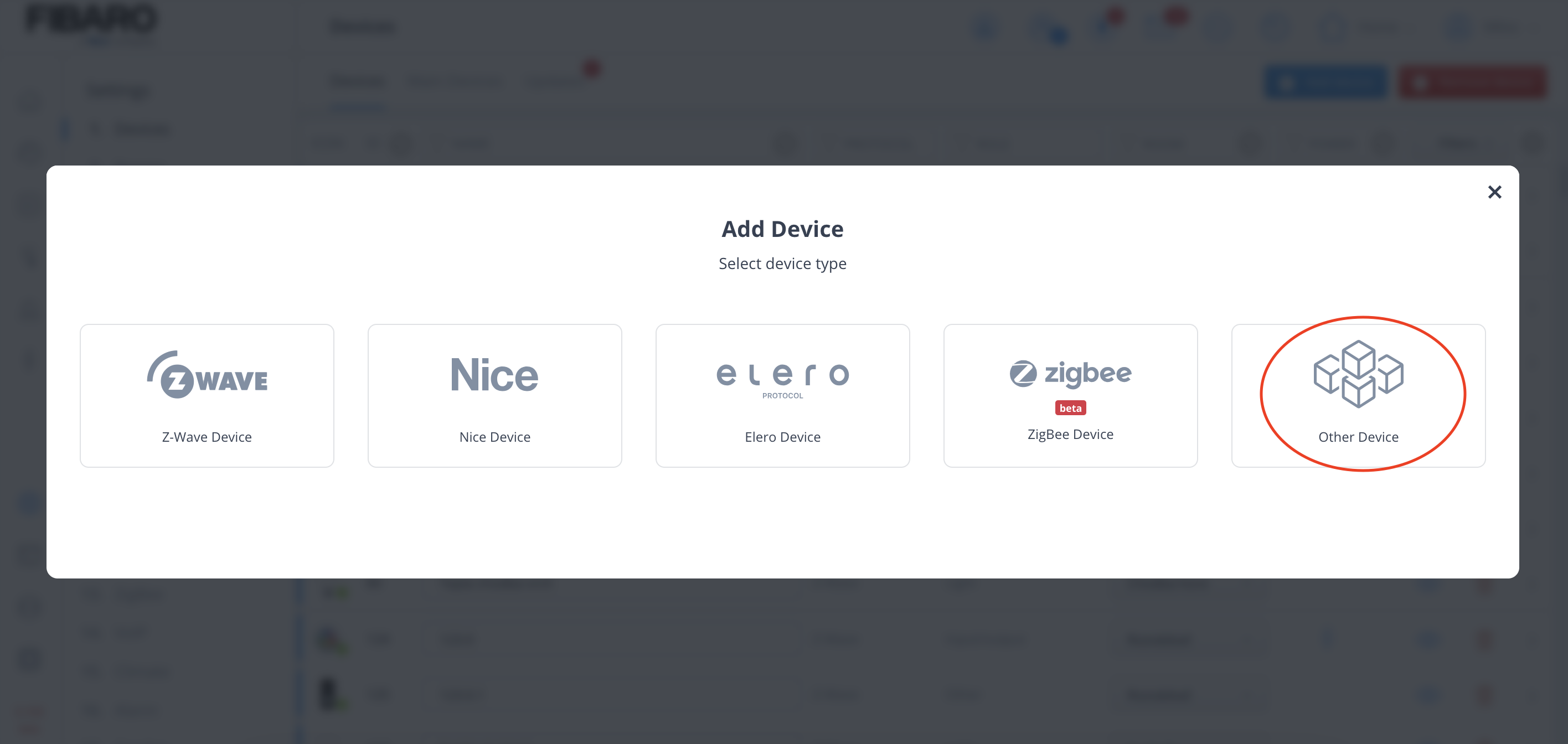

V prvom rade v systéme vojdeme do záložky "Devices" a dáme pridať nové zariadenie. Tento postup určite poznáte.

Následne si vyberieme "Others" alebo Iné.

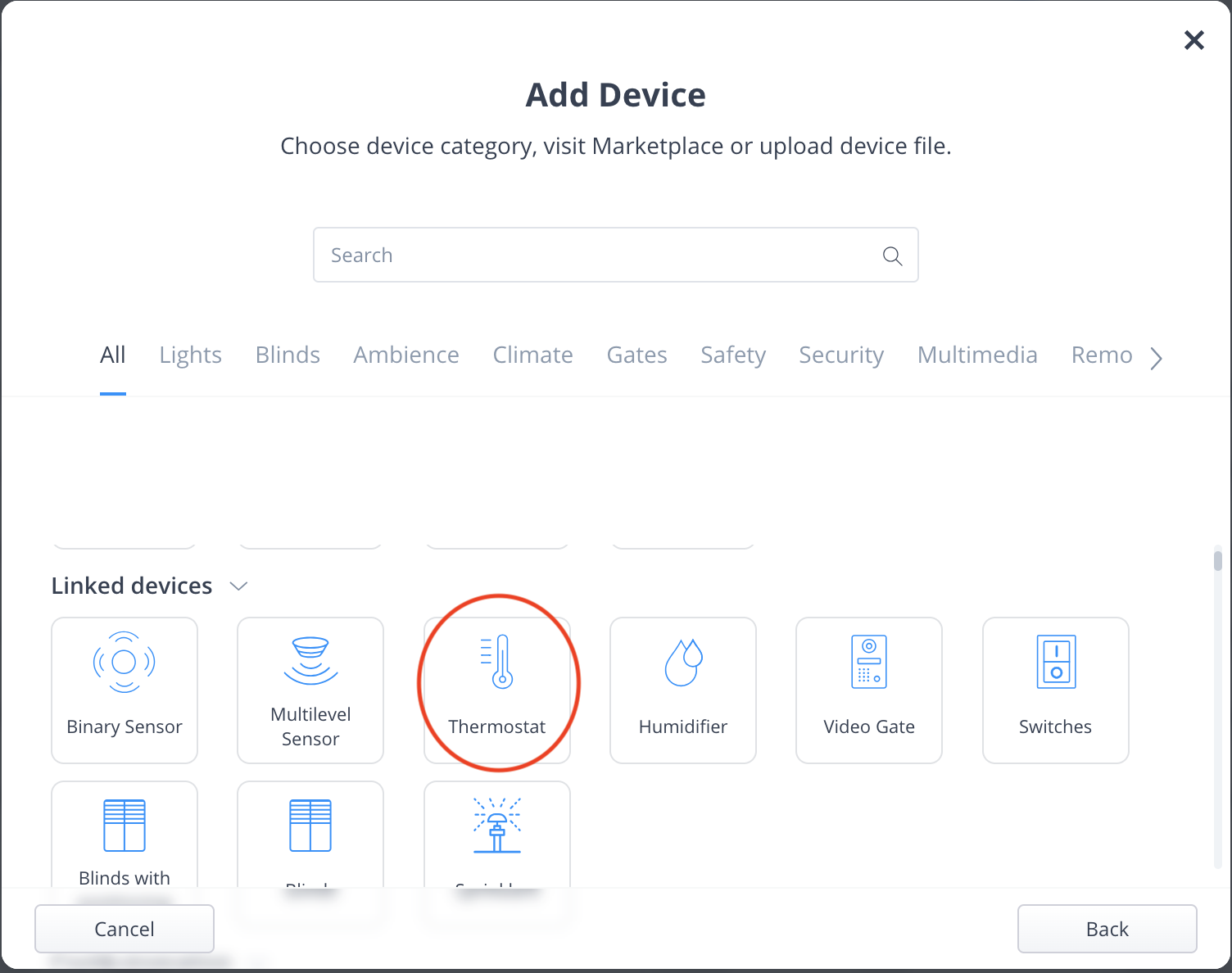

Následne si v ponuke vyberieme položku "Thermostat".

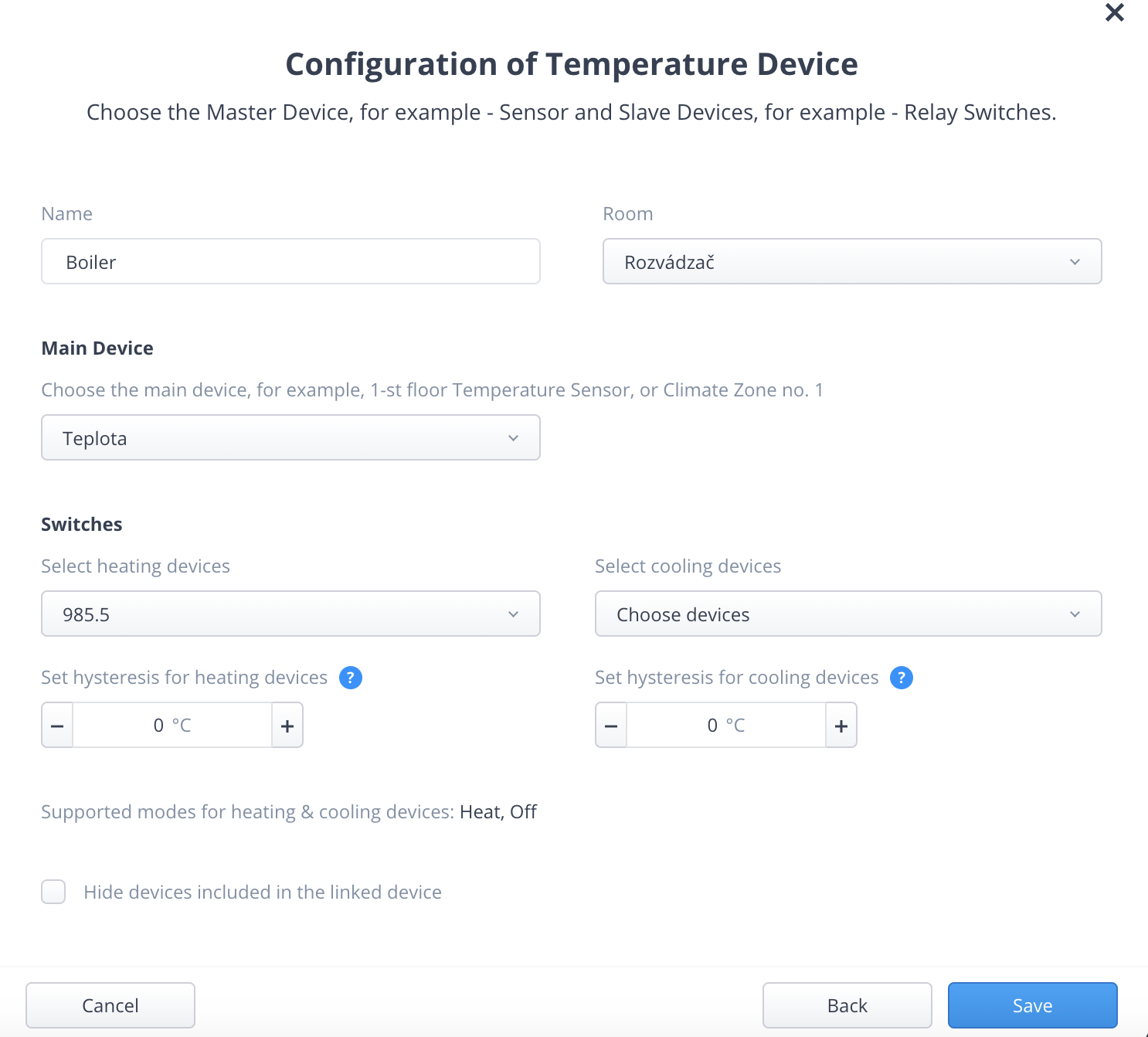

A na ďalšom okne si nastavíme všetko potrebné: názov, miestnosť, vyberieme teplotný snímač, ktorý meria teplotu vody v bojleri, a vyberieme výstup z implantu, ktorý sa nám o bojler stará. Dané hardvérové zariadenia môžeme dať v systéme následne skryť, aby sme ich v rozhraní nevideli zdvojene.

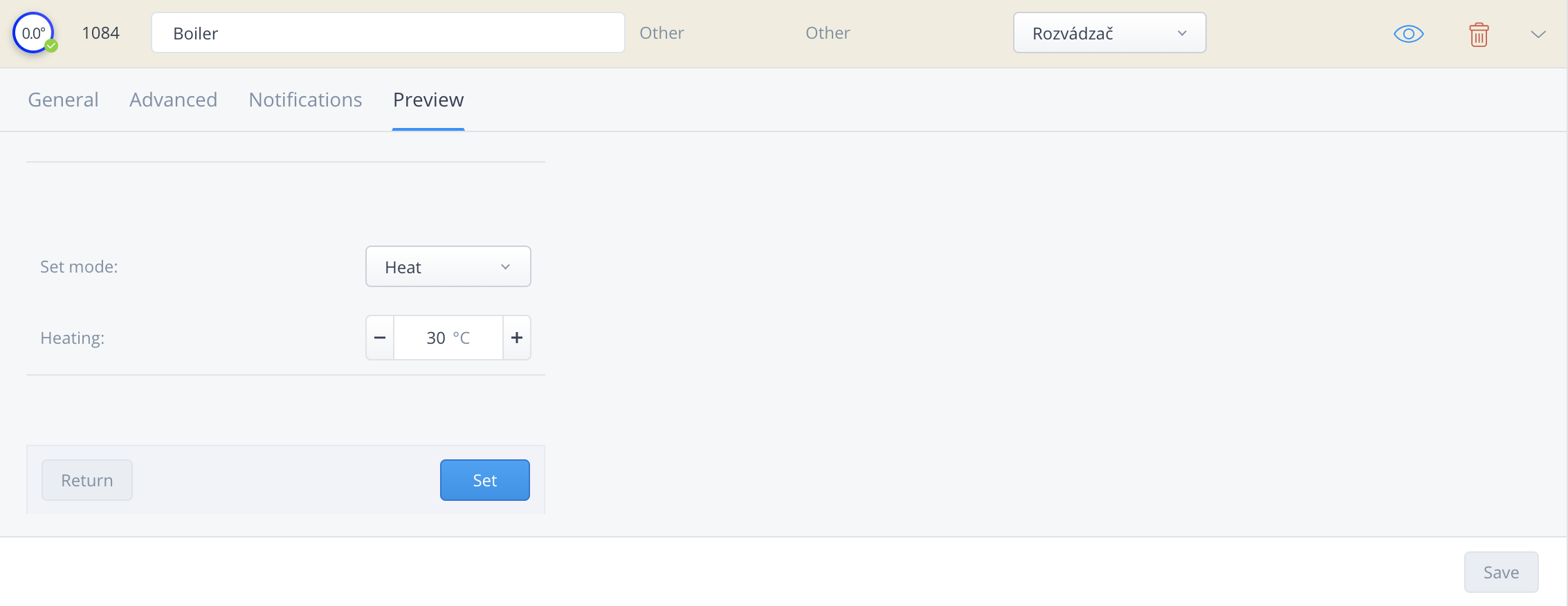

Ihneď po uložení sa nám zobrazí toto zariadenie. Stačí ho prepnúť na režim kúrenia a bojler začne ohrievať vodu na nastavenú teplotu.

Tu však narazíme na problém, ktorý som spomínal hneď na začiatku tohto článku. Fibaro totiž z bezpečnostných dôvodov obmedzilo maximálnu nastaviteľnú teplotu na 30 stupňov. Vo väčšine prípadov podlahového kúrenia je to samozrejme dostatočné, avšak voda v bojleri by mala mať podstatne vyššiu teplotu (aj kvôli baktériám, ako je legionella).

Ako zvýšiť maximálnu teplotu virtuálneho termostatu v systéme FIBARO?

Na to, aby sme mohli toto obmedzenie prekonať, je potrebné použiť malý trik. Vytvoríte si scénu typu LUA a do tejto scény na jej pravej strane vložíte nasledovný kód:

V danom kóde zmeníte len tie červené texty, kde ID bude číslo nášho virtuálneho termostatu a Maximálna teplota bude reálna teplota (napr. 60), do akej sa bude dať termostat po novom nastavovať. Celý kód tak bude vyzerať nasledovne:

Po jej uložení scénu už len raz spustíme a toto nám následne dovolí nastaviť na danom termostate teplotu až do limitu, ktorý sme si zadali v LUA kóde. Túto scénu môžete následne vymazať, nie je potrebné ju už v systéme držať.

Nastavenie plánu teplej úžitkovej vody

Táto časť je už čisto dobrovoľná. Už po vytvorení virtuálneho termostatu je možné cez systém FIBARO manuálne nastavovať teplotu termostatu. Ak to chceme ale ešte vylepšiť, môžeme si vytvoriť harmonogram kúrenia prispôsobený vyslovene na ohrev vody.

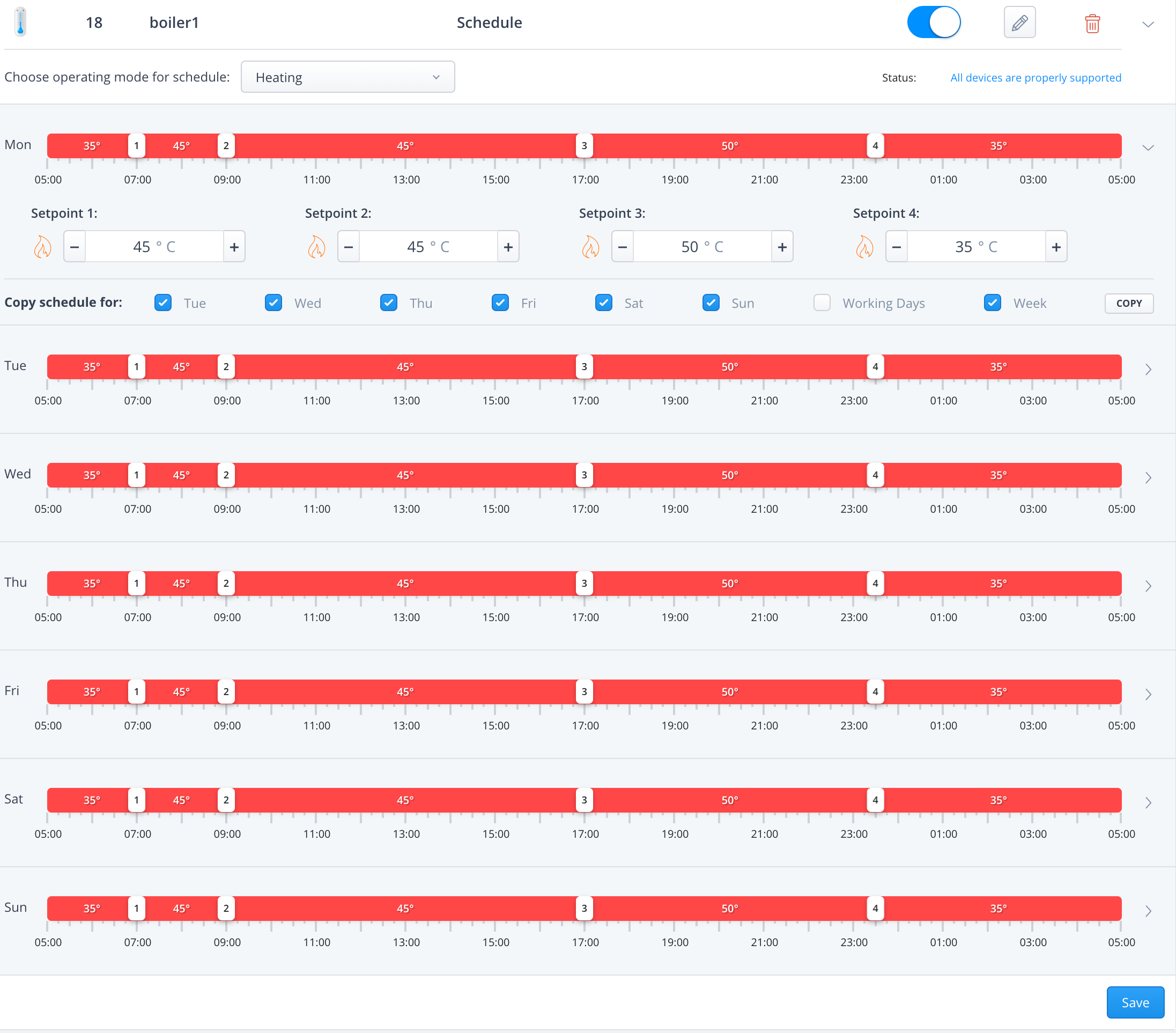

Toto sa vytvára totožným spôsobom ako bežné harmonogramy kúrenia v systéme FIBARO. Nastavenie potom môže vyzerať napríklad takto:

Ako vidíte, takýmto harmonogramom môžete jednoducho nastaviť, že pred polnocou sa teplota vody v bojleri mierne stiahne. Tento harmonogram je možné flexibilne prispôsobiť. Napríklad, pokiaľ bežne chodíte spávať o 22:00, po tomto čase už nie je nutné do rána plne zohrievať vodu. Samozrejme, teplota vody v bojleri neklesne hneď, ale jej cieľové zníženie znamená reálnu drobnú úsporu. A pokiaľ máte na streche fotovoltiku, je ideálne presunúť dohrievanie vody v bojleri na čas, kedy bežne svieti slnko.

Navyše, pokiaľ používate harmonogram teploty vody v bojleri, je to už len jeden malý krôčik k tomu, aby ste nastavili režim "Away" (Odchod) tak, že sa vám automaticky zníži teplota v bojleri, a režim "Dovolenka" tak, že sa bojler napríklad úplne vypne. Vďaka týmto nastaveniam dokážete naozaj zefektívniť fungovanie ohrevu vody v dome.

Samozrejme, toto je len ukážka možného nastavenia. Akonáhle máte vo FIBARO systéme vytvorený virtuálny termostat, môžete si nastavenia prispôsobovať akokoľvek chcete. Aj napriek tomuto odporúčaniu musím dodať, že je dobré si otestovať reálnu spotrebu bojlera vo vašich podmienkach. Napríklad porovnať si deň, kedy je teplota nastavená stabilne na 50 stupňov, skontrolovať spotrebu a následne skúsiť znížiť teplotu bojlera pri odchode a skontrolovať spotrebu potrebnú na dohriatie vody po návrate. Týmto spôsobom môžete prísť na to, že pri odchode na jeden deň sa vám oplatí teplotu znížiť len jemne, ale pri odchode na dva a viac dní to už prinesie skutočne výraznú úsporu.
