Podrobný popis

🌡️ Miniatúrny smart modul pre dokonalú kontrolu vašich senzorov

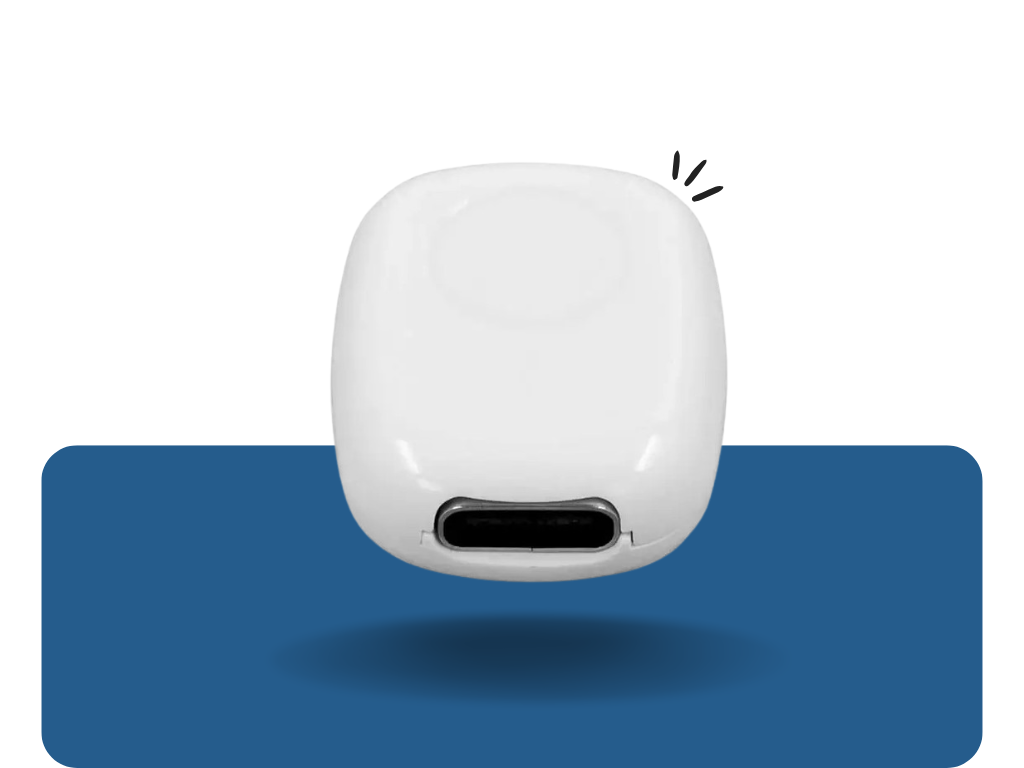

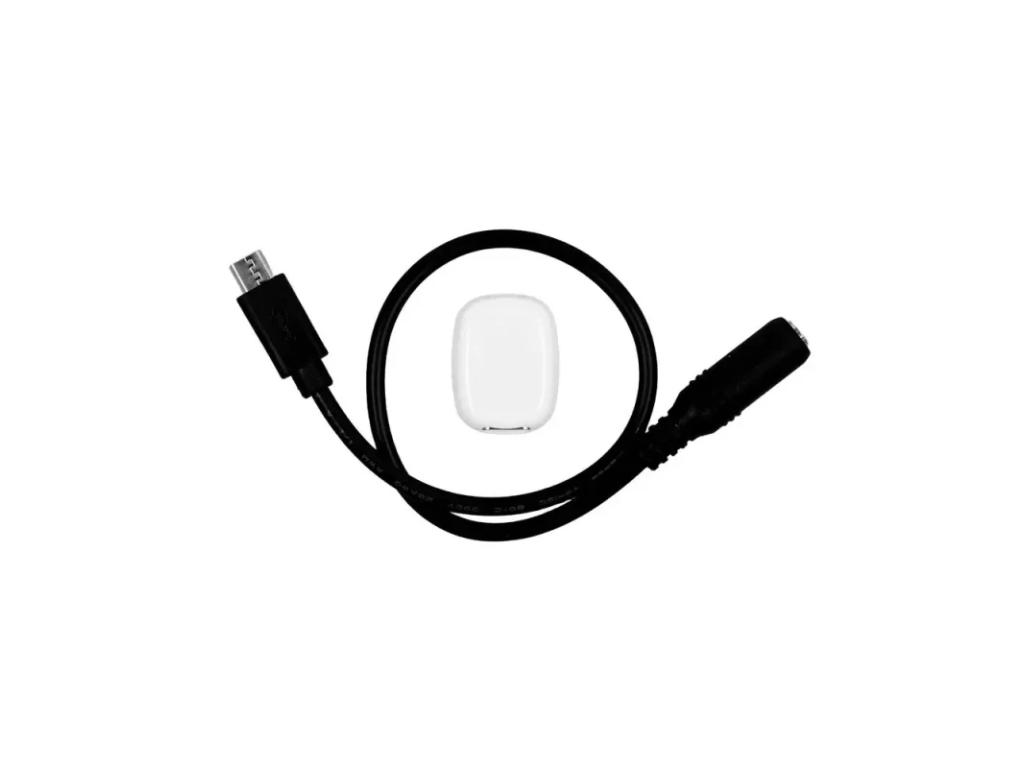

Shelly Pill je univerzálny Wi-Fi a Bluetooth modul v mimoriadne kompaktnom tele. Napája sa jednoducho cez štandardný USB-C port (5 V) a vďaka svojim miniatúrnym rozmerom ho bez problémov schováte aj tam, kde je minimum miesta. Prináša automatizáciu, monitorovanie a funkcie Bluetooth Gateway v najmenšej možnej forme.

Zariadenie je pripravené na použitie pre monitorovanie teploty vďaka „Plug and play“ kompatibilite s externými senzormi teploty (DS18B20) alebo teploty a vlhkosti (DHT22). Navyše podporuje širokú škálu digitálnych alebo analógových senzorov a nízkonapäťových akčných členov prostredníctvom externých periférnych doplnkov a konfigurovateľných periférnych režimov.

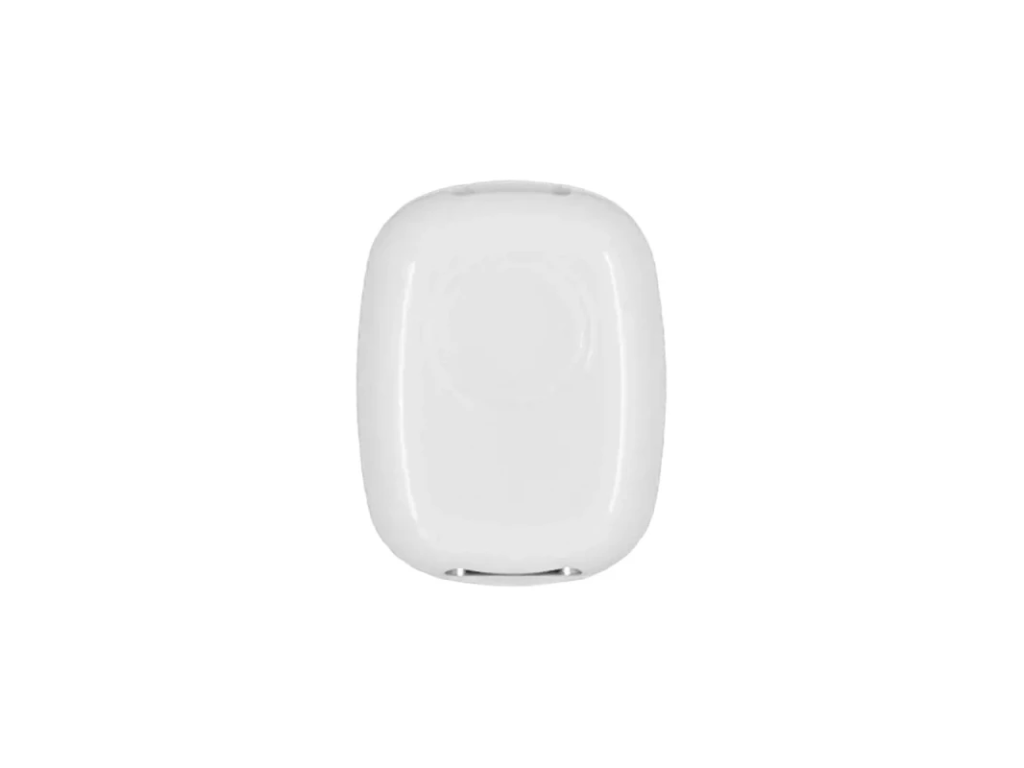

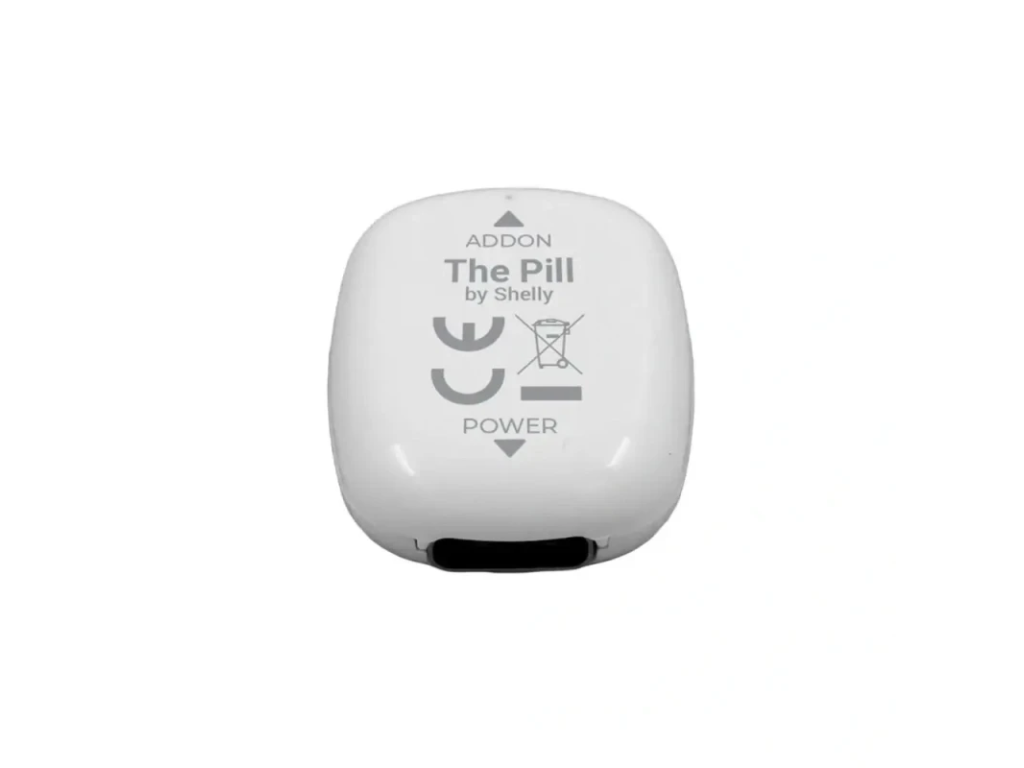

Ultraľahký a miniatúrny dizajn

Vďaka svojim úsporným rozmerom sa bez problémov zmestí do rozvádzačov, za krycie panely, alebo ho ľahko integrujete priamo do iných prístrojov a zariadení.

Monitorovanie teploty Plug & Play

Meranie teploty a vlhkosti so senzormi DS18B20 a DHT22 nebolo nikdy jednoduchšie. Získajte presné údaje okamžite po pripojení, a to bez zložitého zapájania či potreby dodatočných hubov.

Funkcia Bluetooth brány

Využite modul Shelly Pill ako prístupovú bránu pre bezproblémové pripojenie a integráciu všetkých vašich zariadení z produktového radu Shelly BLU.

Viaceré typy vstupov a výstupov

Využite až tri nezávisle konfigurovateľné logické vstupy alebo výstupy s podporou rôznych napäťových rozsahov pre maximálne všestrannú integráciu.

Riadenie jednosmernnej záťaže

Ovládajte až dve nezávislé DC záťaže (do 30 V / 300 mA). S využitím externého doplnkového SSR relé si zabezpečíte stabilné a spoľahlivé spínanie nízkeho napätia v automatizačných systémoch.

Monitorovanie analógových senzorov

Rozšírte možnosti vašej automatizácie pripojením analógových senzorov (0 – 5 V). S využitím externého doplnku získate spoľahlivé merania úrovne svetla, vlhkosti pôdy a ďalších dôležitých environmentálnych parametrov.

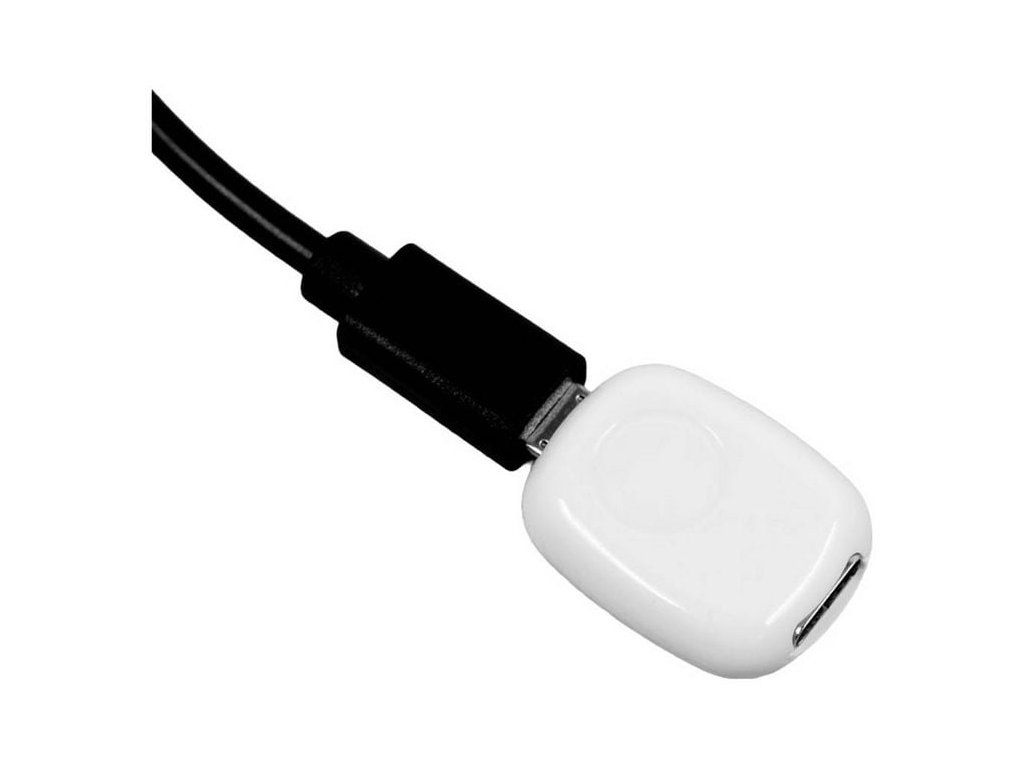

Napájanie cez USB-C

 Zabezpečte si nepretržité monitorovanie prostredia s minimálnou spotrebou energie. Vďaka nízkonapäťovej prevádzke a kompaktnému dizajnu je tento modul ideálnym riešením pre spoľahlivé 24/7 nasadenie bez zbytočného plytvania elektrinou.

Všestrannosť

Využite ho ako samostatné riešenie alebo ako súčasť väčšieho systému na platformách tretích strán. Úplne bez prebytočného hardvéru a zložitej inštalácie.

Kompatibilita s externými doplnkami

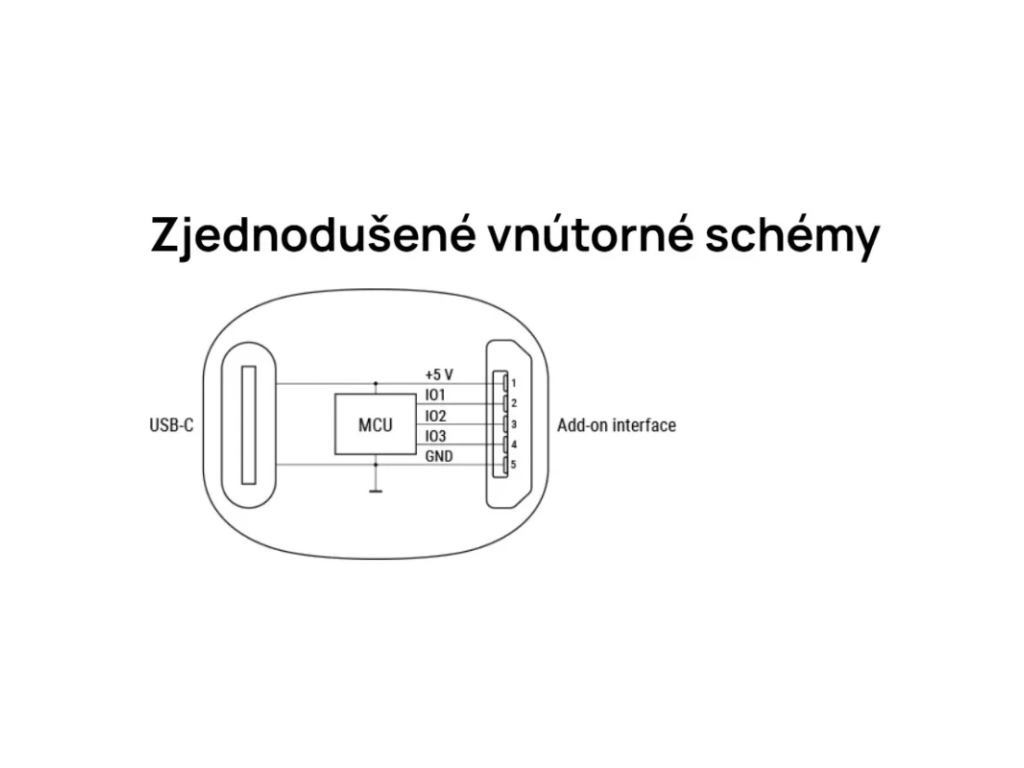

Rozšírte možnosti integrácie a riadenia modulu Shelly Pill pomocou periférnych doplnkov určených pre digitálne vstupy, výstupy a analógové snímanie.

Prepojenie periférií s domácou automatizáciou

Využite modul Shelly Pill na pripojenie externých zariadení k vašej automatizačnej platforme a rozšírte tak možnosti riadenia a fungovania celého systému.

Periférne režimy

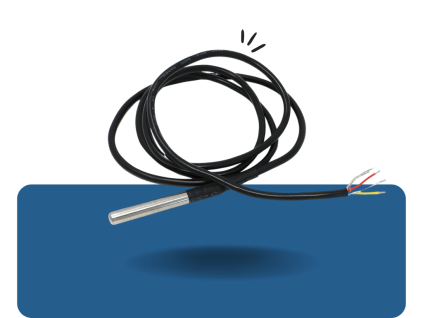

🌡️ Teplota (DS18B20) – Podpora až pre 5 teplotných sond (DS18B20) a 2 voliteľné digitálne vstupy/výstupy.

🌡️💧 Teplota a vlhkosť – 1x snímač teploty a vlhkosti (DHT22) a 2 voliteľné digitálne vstupy/výstupy.

⚡ Analógový vstup – Analógový vstup pre senzor (voltmeter) a voliteľný digitálny vstup/výstup. Merané napätie: 0 – 2,5 V (predvolené); s externým doplnkom 0 – 30 V.

🔌 Digitálny vstup/výstup – Konfigurovateľný až pre 3 vstupy/výstupy. Digitálny I/O: Logická úroveň 3,3 V. Digitálny vstup: Aktívny nízky (predvolený).

⚙️ Doplnok polovodičového relé – Periférny doplnok s 2 kanálmi, galvanicky oddelenými výstupmi (max. 30 V / 300 mA) a voliteľným digitálnym vstupom/výstupom.

📝Poznámka: Digitálny vstup/výstup je možné kombinovať so všetkými režimami a nezávisle nastaviť ako vstup alebo výstup.

Prípady použitia

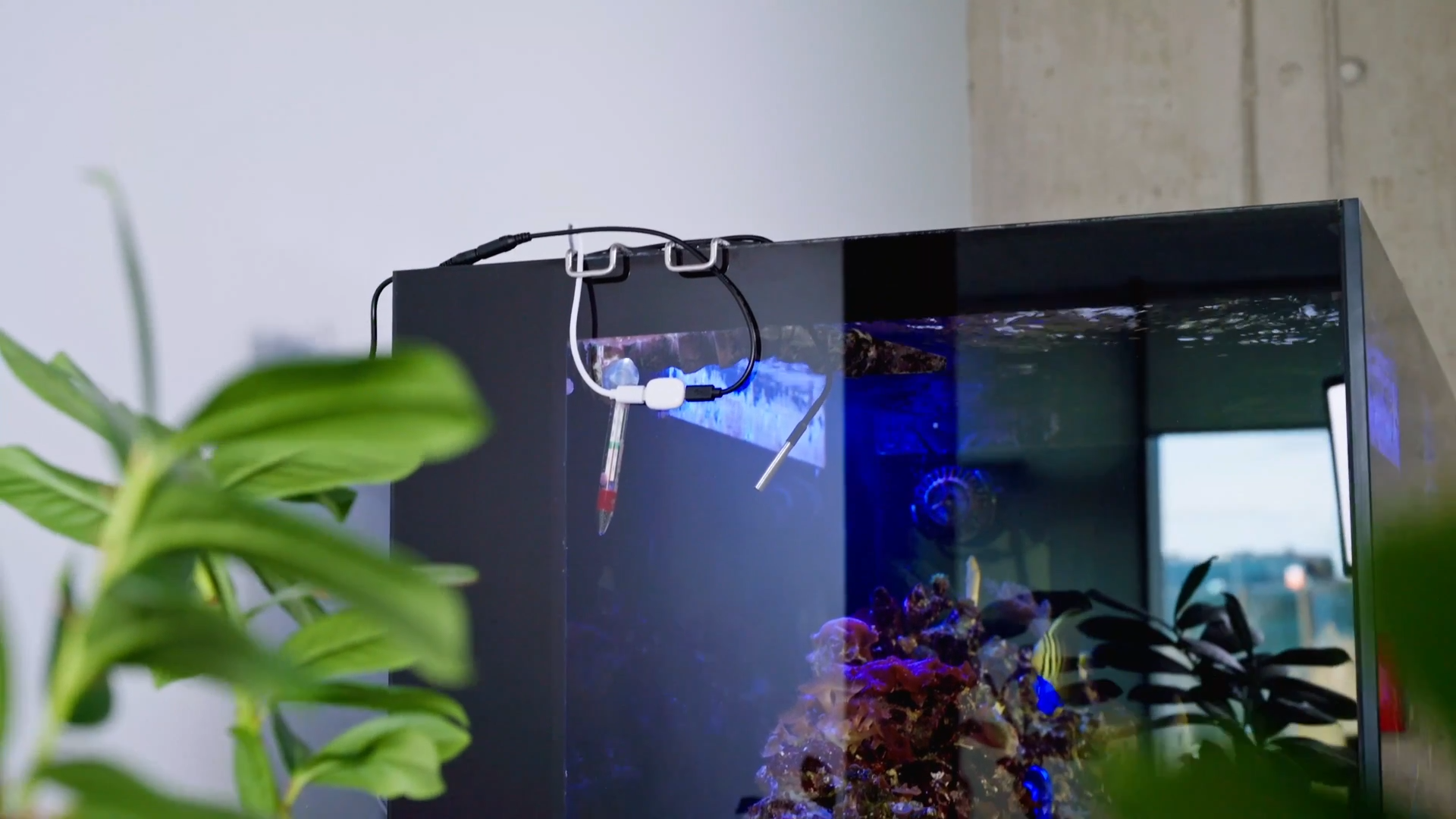

Monitorovanie teploty vody

💧 Monitorujte akváriá, bazény, kotly, vodné nádrže alebo iné kvapaliny s presnými údajmi o teplote.

📱Shelly Pill sa pripája k vašim senzorom teploty vody a poskytuje údaje v reálnom čase do aplikácie Shelly Smart Control.

⚙️ Použite ho na automatizáciu vykurovacích systémov – keď teplota klesne spustíte, spustíte čerpadlá alebo ohrievače, aby ste udržali optimálne podmienky.

🌱 Ideálna na stabilizáciu vodných ekosystémov, udržiavanie komfortnej vody v bazéne a zlepšenie energetickej účinnosti.

Monitorovanie ovzdušia a klímy v skleníkoch

🌡️ Či už udržiavate zdravé vnútorné prostredie alebo vytvárate optimálne podmienky pre rast rastlín, Shelly Pill poskytuje presné údaje o teplote a vlhkosti pomocou senzorov DS18B20 alebo DHT22.

📱 Merania v reálnom čase v aplikácii Shelly Smart Control vám pomôžu automatizovať systémy HVAC, termostaty, zvlhčovače alebo vetranie skleníkov.

🏡 Udržujte obytné priestory pohodlné a zabezpečte stabilné podmienky pre vaše rastliny – to všetko s jedným kompaktným monitorovacím centrom.

 Monitorovanie napätia pre batériové systémy

🔋 V malých zariadeniach napájaných batériou môžu aj mierne zmeny napätia ovplyvniť celkový výkon a spoľahlivosť. S analógovým doplnkom sa Shelly Pill pripojí k vašim senzorom napätia a poskytne presné hodnoty v reálnom čase – či už ide o 3,7 V, 4,2 V, 12 V, 24 V alebo iné zdroje nízkeho napätia.

📱 Hneď ako sa úrovne zmenia, dáta sa odošlú do vašej aplikácie Shelly Smart Control, čo vám umožní reagovať skôr, ako nastanú problémy s napájaním. Udržujte svoje batérie, UPS jednotky a záložné systémy stabilné a v prevádzke dlhšie.

Automatizácia na mieru

⚙️ Každá smart zostava má vlastnú logiku a so Shelly Pill si ju vybudujete presne podľa seba

💻 S rozsiahlymi možnosťami skriptovania a flexibilnými režimami periférií sa modul ľahko prispôsobí konkrétnym senzorom, ovládačom alebo pracovným postupom

🏢 Od domácej automatizácie na mieru až po vlastný firemný riadiaci systém získate slobodu experimentovať, ladiť a realizovať unikátne nápady

🧠 Vytvárajte automatizácie, ktoré fungujú podľa vás

Špecifikácie

📏 Rozmery (V x Š x H): 26 x 19,95 x 8,5 mm

⚖️ Hmotnosť: 3 g

🛡️ Materiál krytu: Plast

⚪ Farba krytu: Biela

🌡️ Pracovná teplota: -20 až 40 °C

💧 Vlhkosť: 30 % - 70 % RH

⚡ Napájanie: 5 V⎓ (z USB-C portu)

🔋 Spotreba: < 1 W

🔌 Spúšťacie napätie digitálnych vstupov:

-  Nízka úroveň spúšťania: < 0,83 V

 - Vysoká úroveň spúšťania: > 2,48 V

⚡ Max. napätie digitálnych vstupov: 3,3 V

⚡ Max. spínacie napätie: 3,3 V (logická úroveň)

🔌 Max. spínací prúd: 20 mA

⚡ Voltmeter (DC): 0 V - 2,5 V (vstavaný) / 0 V - 30 V (vyžaduje externý modul)

🎯 Presnosť voltmetra: ±(2 % + 5d)

🌡️ Interný snímač teploty: Nie

📡 Podporované externé senzory: 1x DHT22, až 5x DS18B20

WiFi:

📶 Protokol: 802.11 b/g/n

📻 RF pásmo: 2401 - 2483 MHz

⚡ Max. RF výkon: < 20 dBm

📏 Dosah: Až 30 m v interiéri a 50 m v exteriéri (závisí od miestnych podmienok)

Bluetooth:

🔵 Protokol: BLE 4.2

📻 RF pásmo: 2402 - 2480 MHz

⚡ Max. RF výkon: < 10 dBm

📏 Dosah: Až 10 m v interiéri a 30 m v exteriéri (závisí od miestnych podmienok)

🧠 CPU: Shelly ESP32 C3 (ESP-Shelly-C38F)

💾 Flash: 8 MB

⏱️ Časové plány: 20

🔗 Webhooky (URL akcie): 20 s 5 URL adresami na jeden webhook

💻 Skriptovanie: Áno

📡 MQTT: Áno

🔒 Šifrovanie: Áno
