Podrobný popis

Najmenší pohybové senzor na svete!

Faradite pohybový senzor pre inštaláciu do diery je pravdepodobne senzor s najmenšou viditeľnou časťou na svete. Po nainštalovaní vytŕča len 15mm senzora, inak je celé telo ukryté. Tento senzor je navyše super rýchly a spoľahlivý. V našich dlhodobých testoch ide o najpresnejší pohybový senzor na trhu.

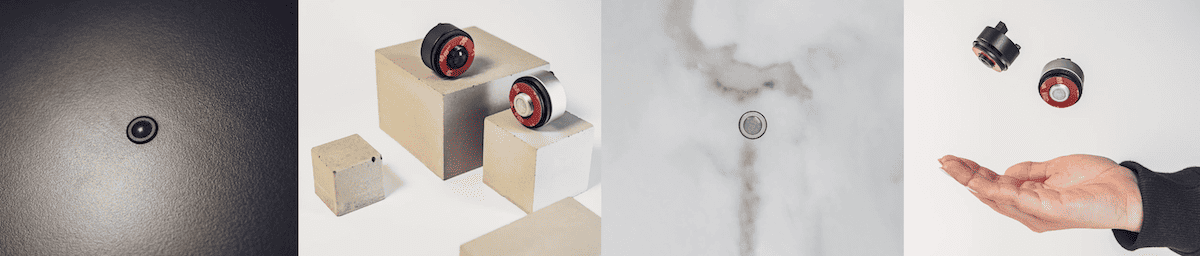

Pevná hliníková dierková senzorová jednotka je vybavená závitovým valcom s 2 kotúčovými maticami. Tieto dve matice sa nastavujú v závislosti od hrúbky materiálu, aby sa vždy zabezpečila zapustená inštalácia. Horný kotúč na nastavenie hĺbky má ultra silné lepidlo 3M, ktoré je pripevnené k zadnej časti montážnej plochy, pričom druhá skrutka so závitom používaná ako poistná matica sa pritiahne k matici na nastavenie hĺbky, aby sa dierkový senzor zaistil na mieste.

Vo vnútri robustnej jednotky nájdete rovnakú bezchybnú spoľahlivosť, akú naši inštalatéri teraz očakávajú od Faradite, ako aj naše stále populárne, odnímateľné konektorové bloky push-fit. 5V - 35V jednosmerné napájanie a beznapäťový (suchý kontakt) výstup, vďaka čomu je rovnako univerzálne kompatibilný ako zvyšok nášho 360voltového bezvoltového radu snímačov pohybu. Je možné ho teda pripojiť na FIBARO Implant, Shelly Uni a iné zariadenia na čítanie binárnych senzorov.

EXTRÉMNE DISKRÉTNE

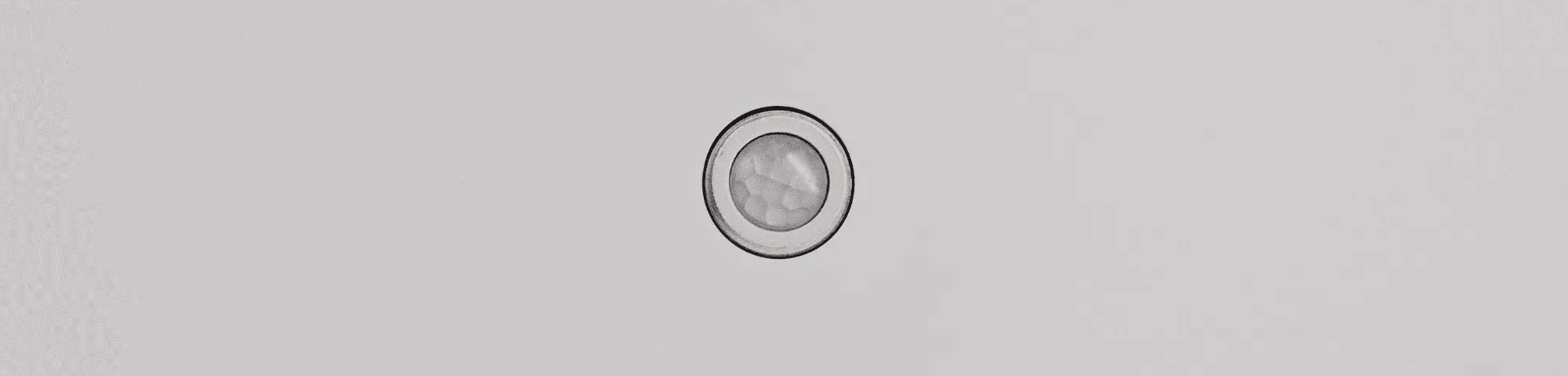

 Jednotka namontovaná vzadu poskytuje pri inštalácii skvelú oblasť detekcie pohybu z viditeľného snímača len 15 mm.

VYROBENÉ PRE ŠPECIALISTOV

Pinhole senzor dokáže dosiahnuť najvyšší možný štandard zákazkovej inštalácie aj v tých najnáročnejších projektoch.

MONTÁŽNE LEPIDLO 3M

Hĺbková matica dierkového senzora je vybavená najsilnejším lepidlom 3M VHB, ktoré zaisťuje vždy pevné uchytenie.

DC napájanie

Môže byť napájaný z 5V - 35V DC, vďaka čomu je ideálny pre akýkoľvek riadiaci systém využívajúci 5V, 12V, 24V, 30V a 35V DC.

Kovové telo

Celokovová jednotka vytvára veľmi pevné a robustné zariadenie.

MINIMÁLNE ROZMERY

Malé rozmery zariadenia umožňujú jednoduchú montáž za nástenné dosky do zadných škatúľ a môžu byť inštalované do skríň na mieru pre ultra-cielenú zákazkovú automatizáciu.

Inštalácia je veľmi jednoduchá. Prvý kruh nastavte podľa šírky materiálu, na ktorý bude senzor upevnený. Upevnite senzor pomocou 3M pásky, ktorá sa postará o dokonalé držanie. Pootočením druhého kruhu dotiahnite senzor tak, aby bolo upevnenie dokonalé.

TECHNICKÁ ŠPECIFIKÁCIA

INŠTALÁCIA

Pohybový senzor 360 Pinhole – bez napätia vyžaduje na inštaláciu zadný prístup. Vyvŕtajte 15 mm otvor pre snímač, zadnú maticu namontujte pomocou priloženej 3M pásky. Nakoniec utiahnite poistnú maticu proti hĺbkovej matici, aby ste ju zaistili.

ZDROJ

5V-35 DC @ 24V (3mA)

KONEKTOR

Push-fit bezskrutkový konektor AWG 20-24 vhodný pre CAT5 / CAT6.

DOSAH / OBLASŤ DETEKCIE

Špecifikovaný rozsah 5M / Keď je snímač namontovaný vo výške 3M, pokrýva podlahovú plochu s priemerom ~8M. Pri montáži na 2,5 m pokrýva podlahovú plochu 5,6 m x 6,6 m. Pri vertikálnej inštalácii by sa mal dodržať maximálny dosah 5 m. Za určitých okolností môže byť senzor spustený pohybom až do vzdialenosti 9 m.
