Qubino Smart Meter na 3 fázy

Kód: GOAEZMNHXD1
Funguje s FIBAROM Funguje s Homey
Značka: Qubino
€195 –0 %
Qubino_Smart_Meter_na_3_fazy
€195 –0 % €194 €161,67 bez DPH
Momentálne nedostupné
Možnosti doručenia
Položka bola vypredaná…

Qubino 3 fázový Smart Meter je zariadenie na meranie celkovej spotreby domu ako aj na meranie spotreby jednotlivých 3 fázových zariadení. Vďaka svojej inštalácií priamo na DIN lištu a možnosti priamo spínať až 2 stykače je jedinečným meračom energií na trhu. Samozrejmosťou je reportovanie nameraných hodnôt do riadiacej jednotky.

Detailné informácie

Dodanie zadarmo
Odborníci v smart home
Ak je reklamácia, vybavíme ju hneď

Podrobný popis

Úspora na elektrickej energií je jedným zo základných dôvodov, prečo vstúpiť do oblasti Smart Home. Mať presný prehľad o tom, kedy náš dom spotrebuje najviac energie, ktoré spotrebiče majú najväčší vplyv na naše účty nám dáva jedinečnú možnosť túto spotrebu regulovať a znížiť. Napríklad pokiaľ máte klimatizáciu nastavenú na pevne stanovenú teplotu, môžete jednoduchým testom overiť, aký je rozdiel medzi spotrebou pri zatvorených žalúziách a tým, keď ich necháte v horúci deň otvorené

Samozrejme, dnes už praktický každé Z-Wave zariadenie dokáže merať spotrebu, avšak integrácia tých najväčších žrútov je väčšinou nepriama. To znamená, že klimatizáciu integrujeme pomocou spínania jej bezpotenciálového vstupu alebo pomocou iR vysielača, rekuperáciu ovládame pomocou jej vstupov, kotol taktiež, elektrické kúrenie integrujete cez termostat, ktorý nemusí mať meranie spotreby, takže nie vždy musíte mať prehľad o spotrebe a to nehovoríme o kuchynských spotrebičoch, ktoré by sme museli všetky napájať na extra silné relé aby sme mohli sledovať ich spotrebu. Ďalším problémom môže byť meranie spotreby 3 fázových zariadení, ktoré doposiaľ nebolo možné. To znamená, že aj keď máme prehľad nad spotrebami osvetlenia, žalúzií, niektorých zásuviek,... tak stále nemáme poriadny prehľad o tých najväčších žrútoch.

A práve tu prichádza vhod tento produkt, Smart meter pre 3 fázy. Toto zariadenie je určené na inštaláciu na DIN lištu s tým, a svojou veľkosťou nijako nepresahuje veľkosť bežných stykačov (na šírku ako 3 stykače). Toto zariadenie nám po správnej inštalácií bude merať spotreby pomocou rýchleho vzorkovania napätia a prúdových signálov.

Smart meter 3 phase Qubino

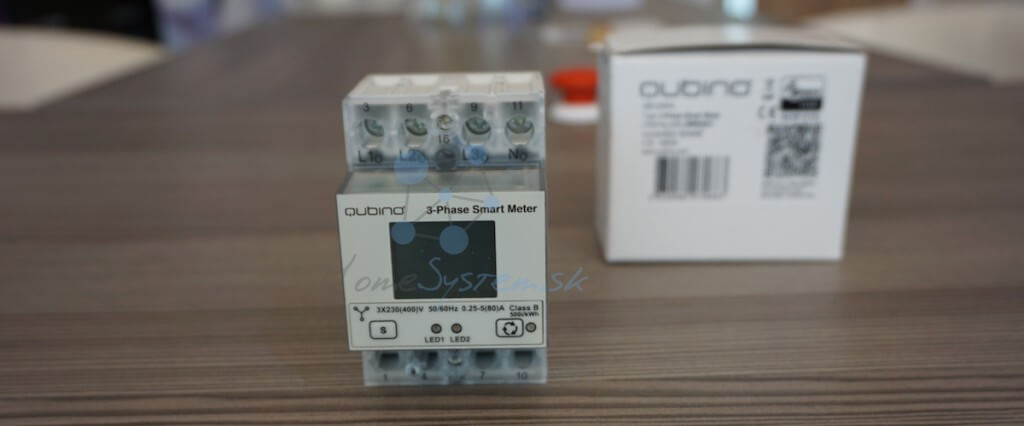

Na prednej strane zariadenia vidíme veľký displej, ktorý nám zobrazuje nameranú spotrebu priebežne na všetkých 3 fázach. Taktiež tu nájdeme tlačítko na pridávanie zariadenia do Z-Wave siete ako aj tlačítko na rýchlejšie prechádzanie medzi zobrazovanými údajmi. Konektory na zariadení sú pevné, možnosť pripojiť 2,5 až 16mm2 vodiče.

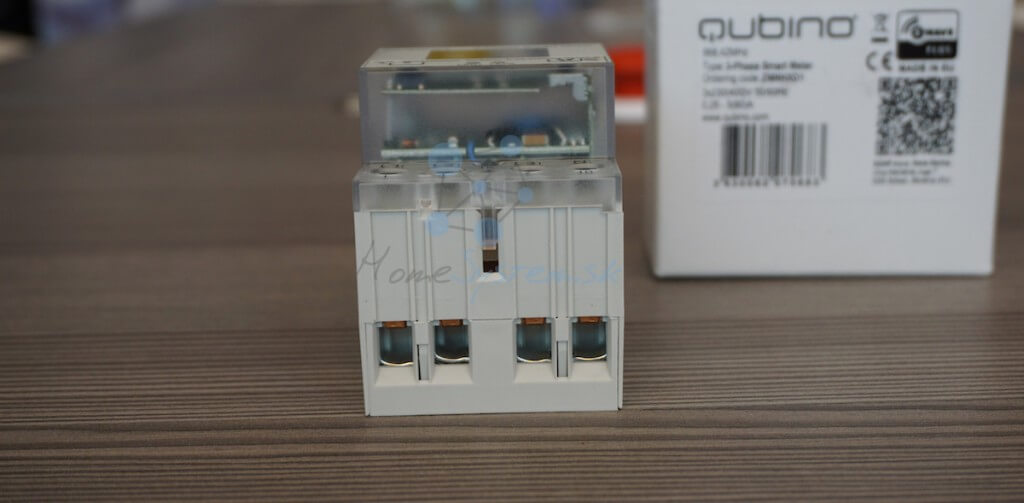

Qubino 3 fázový merak energie zo spodu

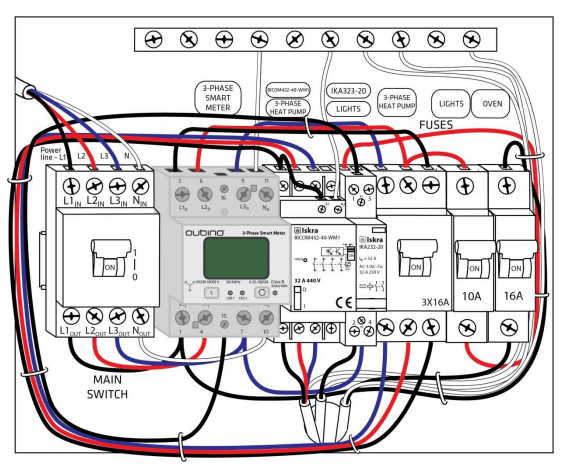

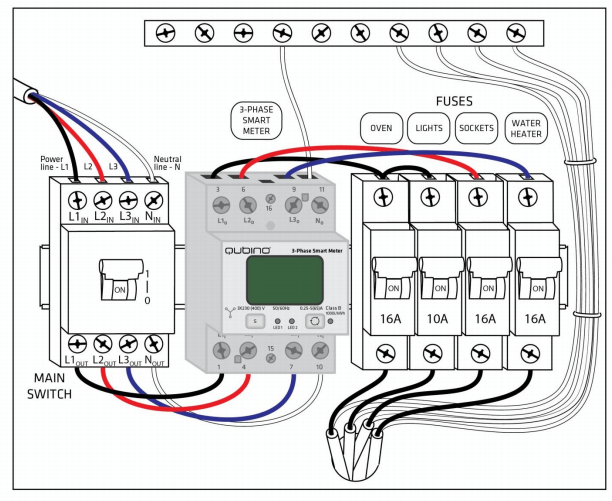

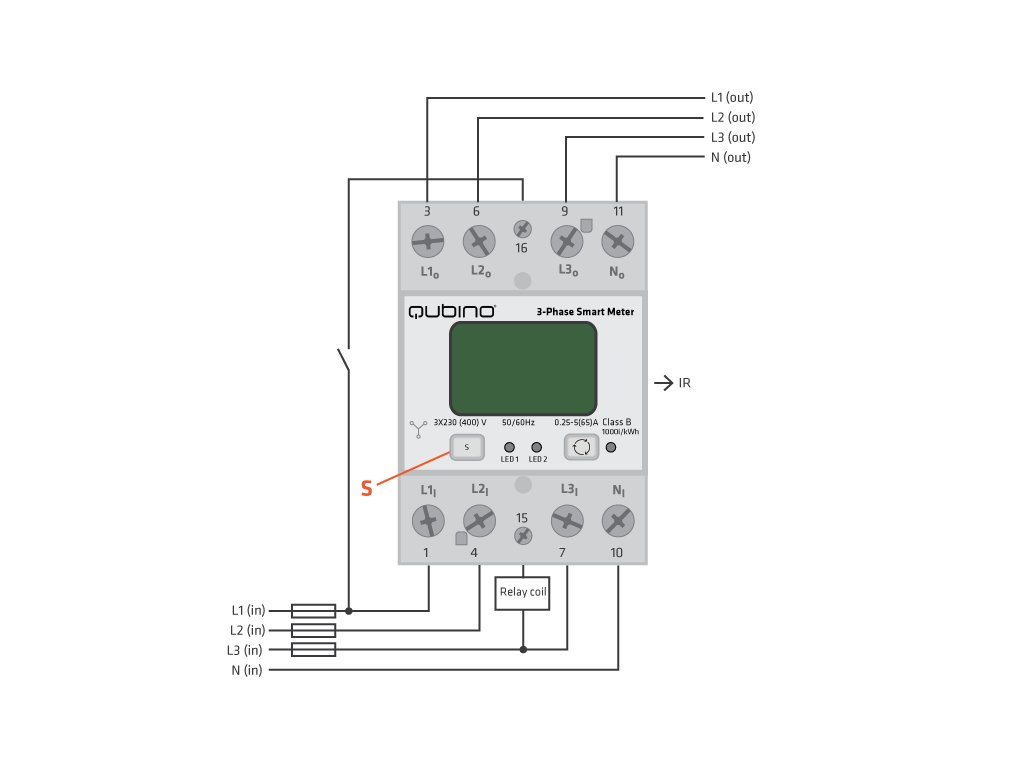

Zapojenie 3 fázového Smart Metra (3phase smart meter) na DIN lištu je jednoduché, avšak vyžaduje sa inštalácia odborným elektrikárom, nakoľko je tu veľké nebezpečenstvo úrazu. Po správnom zapojení samotného metra na meranie spotreby na 3 fázach vypadá zapojenie následovne:

Screen Shot 2018-06-11 at 14.06.06

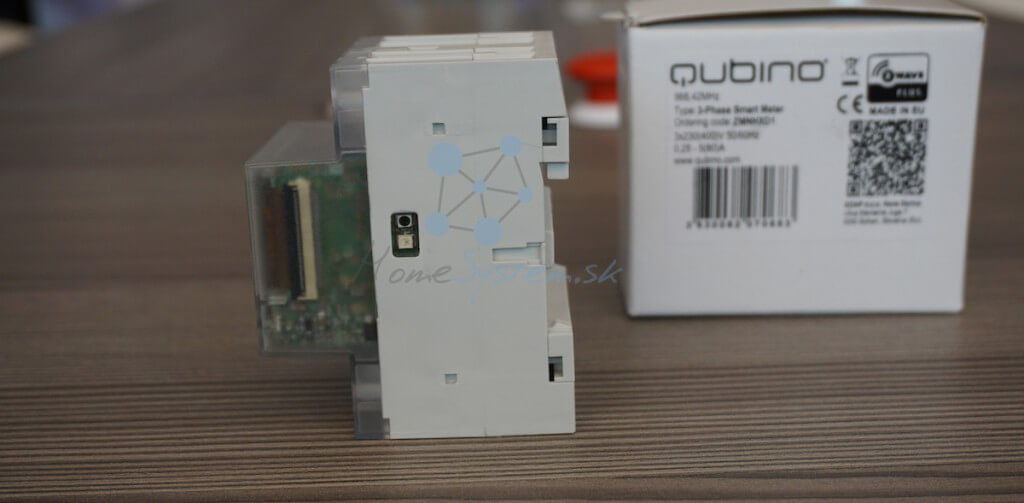

Na pravej strane tohto zariadenia nájdeme IR diódu, ktorá sa stará o spínanie stykača umiestneného vedľa Smart Metra. Tieto stykače nájdete u nás ako príslušenstvo. Do Smart Metra je možné ešte pripojiť ďalší stykač na priamo na konektory 15 a 16, čím rozširujeme jeho použitie.

Qubino 3 fázový merač energie iR vysielač

Vďaka týmto prídavným stykačom a správnemu nastaveniu parametrov môže Smart Meter spínať jednotlivé okruhy podľa ich spotreby. Napríklad vypnutie okruhu kúrenia vtedy, keď spotreba celého domu presahuje určitú hodnotu.

 Zapojenie Qubino 3phase smart meter

Aby sme si však vedeli úplne predstaviť využitie tohto merača, prejdime si pár možnosti, na čo nám môže slúžiť.

use-cases-3pm-01-300x239

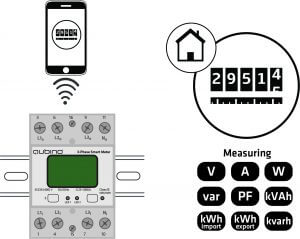

  • Merajte a sledujte spotrebu celého domu a merajte až 9 rôznych hodnôt.

use-cases-3pm-03-300x230

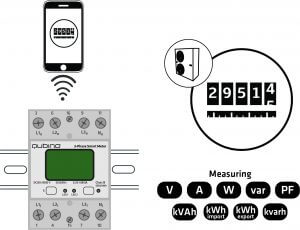

  • Merajte a sledujte spotrebu 3 fázového elektrického zariadenia (napríklad 3 fázové tepelné čerpadlo) a merajte až 9 rôznych elektrických hodnôt.

use-cases-3pm-04-300x232

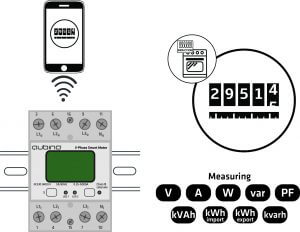

  • Merajte a sledujte spotrebu 3 fázového elektrického zariadenie (napríklad elektrická pec) a merajte až 9 rôznych elektrických hodnôt.

use-cases-3pm-02-300x227

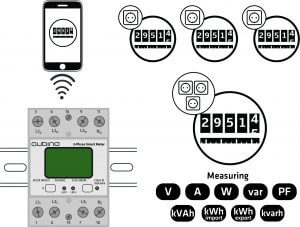

  • Merajte a sledujte 3 rôzne elektrické hodnoty (V, A, W) na každej fáze a zároveň 5 elektrických hodnôt spoločných pre všetky 3 fázy (KwH, Kvar, KVarh, kVah, PF)

use-cases-3pm-05-300x227

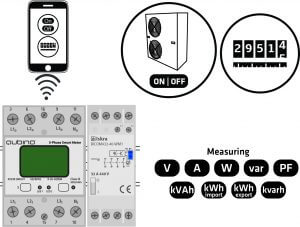

  • Ovládajte na diaľku* a merajte spotrebu jedného 3 fázového elektrického zariadenia. Zariadenie (napríklad tepelné čerpadlo) môže byť ovládané pomocou externého stykača.

use-cases-3pm-06-300x227




  • Ovládajte na diaľku* a merajte spotrebu jedného 3 fázového elektrického zariadenia. Zariadenie (napríklad elektrická pec) môže byť ovládané pomocou externého stykača.

use-cases-3pm-08-300x226




  • Ovládajte na diaľku a merajte spotrebu 3 fázového zariadenia (napríklad meranie spotrebovanej energie pre nabíjanie elektromobilu) a navyše ovládajte nabíjačku na diaľku (ON/OFF)

use-cases-3pm-07-300x223

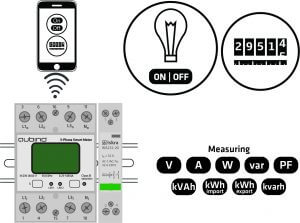

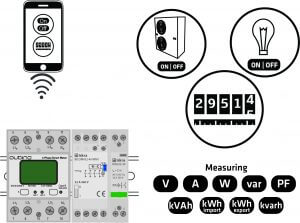

  • Sledujte spotrebu celého domu a ovládajte jednu skupinu elektrických zariadení (napríklad svetla) s externým stykačom

use-cases-3pm-09-300x223




  • Sledujte spotrebu každého z troch elektrických zariadení a ovládajte dve skupiny elektrických zariadení (napríklad 3 fázové tepelné čerpadlo a svetelný obvod) pomocou externých stykačov.

  use-cases-3pm-10-300x225

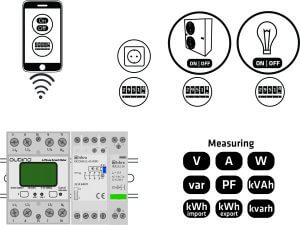

  • Merajte a sledujte spotrebu celého domu a ovládajte dve skupiny elektrických zariadení (napríklad 3 fázové tepelné čerpadlo a svetelný obvod) pomocou externých stykačov.



electrical_diagram_65A (1)

Výhody:

+ Meria na troch fázach do hodnoty 65A
+ Umožňuje priame pripojenie extérnych stykačov (1x 3 fázový a 1x 1 fázový)
+ Umožňuje na základe spotreby vypínať iné Z-Wave zariadenia (vyžaduje riadiacu jednotku)
+ Jednoduchá inštalácia
+ Displej priamo na zariadení

Nevýhody:

+ V systéme FIBARO HC3 závisí podpora zariadenia od jeho verzie

Pridanie 3 phase Smart Meter do systému Z-Wave je veľmi jednoduché. Stačí správne pripojenie do siete, spustenie pridávacieho režimu na riadiacej jednotke a následné 3 stlačenie tlačítka na prednej strane Smart Metra. Tento Smart Meter sa nám následne pridá do riadiacej jednotky a podľa úrovne integrácie sa nám zobrazia zariadenia, ktoré nám reportujú namerané hodnoty.

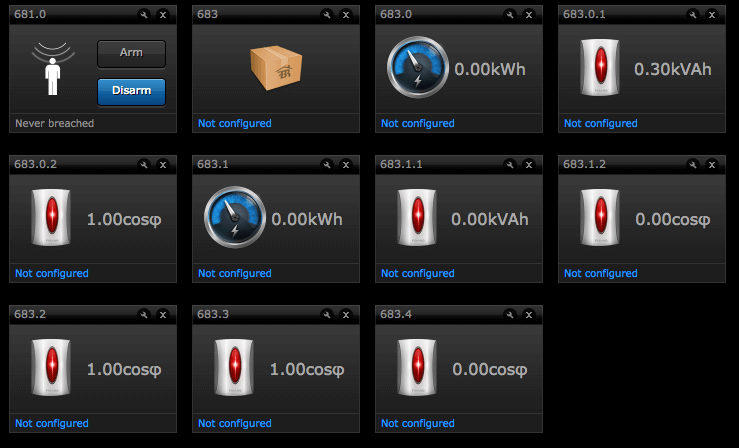

V systéme Fibaro aktuálne nie je Smart Meter plne podporovaný (15.6.2018), po naimportovaní zariadenia do systému síce vidíme všteky zariadenia, ktoré vidieť máme, avšak na zariadeniach nám neprebiehajú reporty. Integrácia by mala byť upravená v blížiacich sa aktualizáciách.

Screen Shot 2018-06-08 at 19.28.09

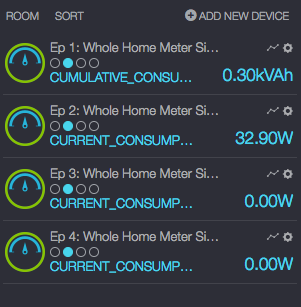

Po importovaní do systému Zipato je situácia trochu iná. Zariadenie sa nám pridá a po malých úpravách nám taktiež zobrazuje namerané hodnoty. Reportovanie do systému Zipato trvá pri zmene spotreby približne 5 sekúnd, čo sa však ešte môže zmeniť nastavením parametrov. Integrácia však ani tu nie je úplná a pri tvorbe pravidiel sa aktuálne nedá použiť tento meter na ich spúšťanie ani na ovládanie iných zariadení. Oprava by mala byť do systému Zipato pridaná v blízkej dobe.
