Heltun Quinto - 5 kanálové Z-Wave relé

Kód: HE-RS01-849
Funguje s FIBAROM Funguje s Homey
Značka: Heltun
€109 –4 %
5_kanalove_rele_Heltun_Switch_Quinto
€109 –4 % €104 €86,67 bez DPH
Skladom (5 ks)
Môžeme doručiť do:
14.10.2024
Možnosti doručenia

Jedinečné 5 výstupové relé s bezpotenciálovými výstupmi. Použitie pre kúrenie, svietenie, tienenie a mnoho ďalších. Jedinečný pomer cena/výkon

Heltun-logo

Detailné informácie

Dodanie zadarmo
Odborníci v smart home
Ak je reklamácia, vybavíme ju hneď

Podrobný popis

Relay Switch Quinto - 5 výstupový spínač s podporou Z-Wave 700

S pokročilou technológiou  Heltun Zero-Cross toto zariadenie ukrýva v sebe až 5 na sebe nezávislých výstupov (do 5A každý). Navyše, tento modul má každý výstup bezpotenciálový a umožňuje privedenie až 2 napájaní pre zariadenia. To znamená, že modul môžete využiť na spínanie napríklad 3x 230VAC zariadení a 2x 24VDC

Každý výstup má samozrejme možnosť pripojiť vlastný vypínač. Vďaka pokročilým funkciám je možné toto zariadenie použiť taktiež na ovládanie motorov. Máte tu takéto možnosti zapojenia:

  • 5x ON/OFF zariadenie
  • 3x On/OFF zariadenia a 1x dvojsmerný motor
  • 1x ON/OFF zariadenie a 2x dvojsmerný motor.

Tieto možnosti spolu s neuveriteľne malými možnosťami robia z tohto zariadenia naozaj perfektný modul pre Váš Z-wave Smart Home. Stačí totiž napríklad použiť jeden Quino modul pre izbu, kde máte 3 vypínače na svetlo a jeden vypínač na žalúziu. Všetko stačí zapojiť a môžete fungovať.

Heltun%20Quinto%20dimmensions

Vstupy a výstupy:

Hlavný prívod do zariadenia môže byť buď 230VAC alebo 12-48VDC. Zariadenie má 5 relátok rozdelených do dvoch skupín, takže relé 1-4 môže mať napríklad privedených 230VAC a výstupy budú spínať 230VAC zatiaľ čo do vstupov 4-5 môže byť privedených 12VDC a spínať sa budú 112VDC zariadenia na výstupoch 4 a 5.

heltun%20Quinto%20zapojenie

Zároveň zariadenie má v sebe až 5 konfigurovateľných vstupov, takže každé zariadenie na výstupe môže byť spínané vlastným vypínačom.

Zistíte, koľko spotrebujete:

Meranie spotreby v dome

Zabudované meranie energie v module Heltun Quinto Vám umožňuje presné sledovanie spotreby vo Vašom dome.

Je pritom len potrebné zadať v riadiacej jednotke, koľko W má zariadenie, ktoré je spínané a Heltun Quinto bude túto spotrebu reportovať vždy, keď bude daný výstup zapnutý.

Tento modul je zároveň navrhnutý tak, že sám o sebe nespotrebuje takmer žiadnu energiu.



Veľmi dobré prispôsobenia:

K dipozícií je až sedem spôsobov, akým reagujú vstupy do tohto modulu. Podľa konfigurácie sa potom tieto vstupy správajú. Možnosti sú takéto:

  • Otáčanie stavu - ak je vstup zapnutý, vypni stlačení sa vypne (a naopak, ak je vypnutý, pri stlačení sa zapne)
  • Vypínačový - zapne výstup, ak je vypínač zopnutý a vypne, ak je rozopnutý
  • Vypínačový - obrátený - vypne výstup, ak je vypínač rozopnutý a naopak
  • Len zapínanie - keď sa zopne vstup, výstup sa zapne
  • Len vypínanie - keď sa zopne vstup, výstup sa vypne

Modul však môže byť ovládaný aj pomocou zabudovaného časovača. Napríklad, pokiaľ zariadenie zapnete, môže sa po určitom čase samé vypnúť alebo naopak. Táto funkcia môže byť použitá napríklad pre garážovú bránu a podobne.

  • Časovač vypnutia - zapne, keď je vstup zopnutý a po určitom čase vypne
  • Časovač zapnutia - vypne, keď je vstup zopnutý a po určitom čase zapne.

Ovládanie motorov:



Ov%C3%A1danie%20%C5%BEal%C3%BAzi%C3%AD%20mobilom

Heltun Quinto dokáže viac, ako len ovládať osvetlenie. Môžete s ním totiž riadiť aj žalúzie, brány, garniže, elektrické zámky, podlahové kúrenie a mnoho ďalších. Máte plnú kontrolu nad nastaveniami tohto modulu.

Modul taktiež ukladá pozíciu žalúzií, keď sú úplne hore a dole a vypína sa pri dosiahnutí týchto pozícií.



Heltun Quinto má navyše zabudovaný čip na sledovanie času. Vďaka tomu môžete aj v samotnom module nastaviť, čo sa má v určitom čase diať. Napríklad otvorenie roliet o 7 ráno a ich zatvorenie o 10 večer...

Samozrejme, tieto možnosti ponúka aj každá Z-wave riadiaca jednotka, avšak mať možnosť to nastaviť aj priamo v module čiastočne odľahčuje požiadavky na ňu.

Premeňte rozvádzač na SMART:

Ovl%C3%A1danie%20styka%C4%8Dov%20cez%20mobil

Máte "hlúpy" rozvádzač?

Keďže Heltun Quinto má až 5 výstupov, je porfektným doplnkom do Vášho rozvádzača. Môžete vďaka týmto výstupom pripojiť do Smart home systému až 5 okruhov, či už zásuvkových alebo svetelných.

Samozrejme, máte možnosť pripojiť aj termopohony pre podlahové kúrenie a podobné.

Modul na DIN lištu je dostupný ako voliteľné príslušenstvo.

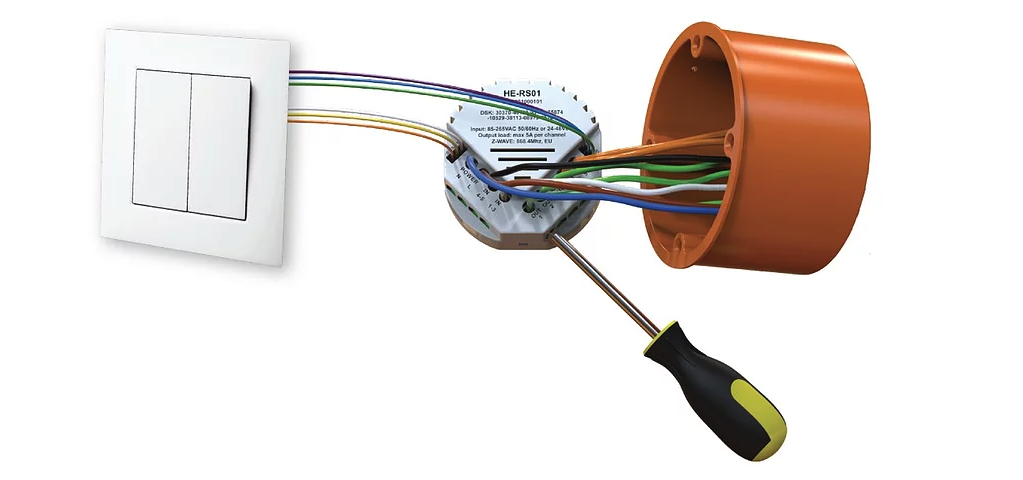

Jednoduchá inštalácia:

Heltun Quinto môže byť jednoducho nainštalovaný do klasickej inštalačnej krabičky (6cm hlbokej) za pár minút. Samozrejme, inštalácia musí byť vykonaná certifikovaným inštalatérom.

In%C5%A1tal%C3%A1cia%20Z-Wave%20modulu

Z-Wave plus V2 (séria 700):

Tento modul je jeden z prvých, ktoré prichádzajú s platformou Z-Wave Plus V2 700. Vďaka tomu ponúka pokročilé Smart technológie pre jednoduchú integráciu, vysokú mieru bezpečnosti (S2) s AES 256 enkryptovaní a bezpečným prenosom dát.

Relé je kompatibilné so všetkými bežnými Smart home systémami (niektoré funkcie nemusia byť dostupné). Vďaka pridaniu do z-Wave systému máte samozrejme možnosť nastavovať zariadenie aj na diaľku.

Navyše, vďaka až pridruženiam môžete pomocou vstupov na tomto zariadení ovládať až 15 zariadení na Vašej sieti.

Technické špecifikácie:

  • Rozmery: 50x50x26mm
  • Materiál: ohňovzdorný plast
  • Farba: biela
  • 5 relátok - 5A každé
  • Dva nezávislé napájacie vstupy (bezpotenciál)
  • Relátka s pokročilou Zero-cross technológiou
  • Jeden všeobecný a päť pilot vstupov
  • Logika pre počítanie spotreby
  • Ptevádzková teplota: 0°С to +60°С
  • Napájanie: 85-265VAC 50Hz/60Hz, alebo 24-48VDC
  • Vlastná spotreba: <1W
  • IP krytie: IP21
  • Z-Wave Plus V2 SDK: V7.11
  • Z-Wave module: ZGM130S
       Rozmery%20Heltun%20Quinto

Dodatočné parametre

Kategória: Ovládanie 230V zariadení
Záruka: 2 roky
? Bezdrôtový protokol: Z-Wave Plus
? Farba zariadenia: Cierna
5
1x
4
0x
3
0x
2
0x
1
0x
Nevypĺňajte toto pole:
5
MH Avatar autora | 27.7.2022
Inštalácia, konfigurácia do Fibaro HC2 bez problémov, funguje ako má. Jasný manuál, informácie, podpora od Homesystem PALEC Hore Výborné zariadenie.
Nevypĺňajte toto pole:
P Avatar autora Parametre Heltun Qunito 14.6.2022 10:16
Dobrý deň, kúpil som u vás dva tieto moduly. Podľa manuálu má HE-RS01 až 175 parametrov. Parametre 71 až 75 sú Timer mode duration pre jednotlivé kanály, tie by som chcel nastaviť. Vo Fibaro HC3 však u zariadenia HE-RS01 žiadne parametre nevidím. HC3 to nepodporuje? V manuále k HE-RS01 sa píše, že parametre viem nastaviť cez command_class_configuration. To sa ako robí?
